Ascenseur hydraulique en Finlande : sécurité renforcée et télémaintenance connectée
En Finlande, sur le site Hämeentie 26, un ascenseur hydraulique de type Classic Lift (Lift B), maintenu par Cibes Amslift a fait l’objet d’une installation de la partie pilotage et signalisation. Ce type de chantier répond à un enjeu fréquent sur le parc existant : mettre au niveau de sécurité un appareil vieillissant sans reprendre l’ensemble de la partie mécanique. L’installation dessert sept niveaux et doit répondre aux exigences de la directive européenne 2014/33/UE relative aux ascenseurs.
Les caractéristiques de l’installation

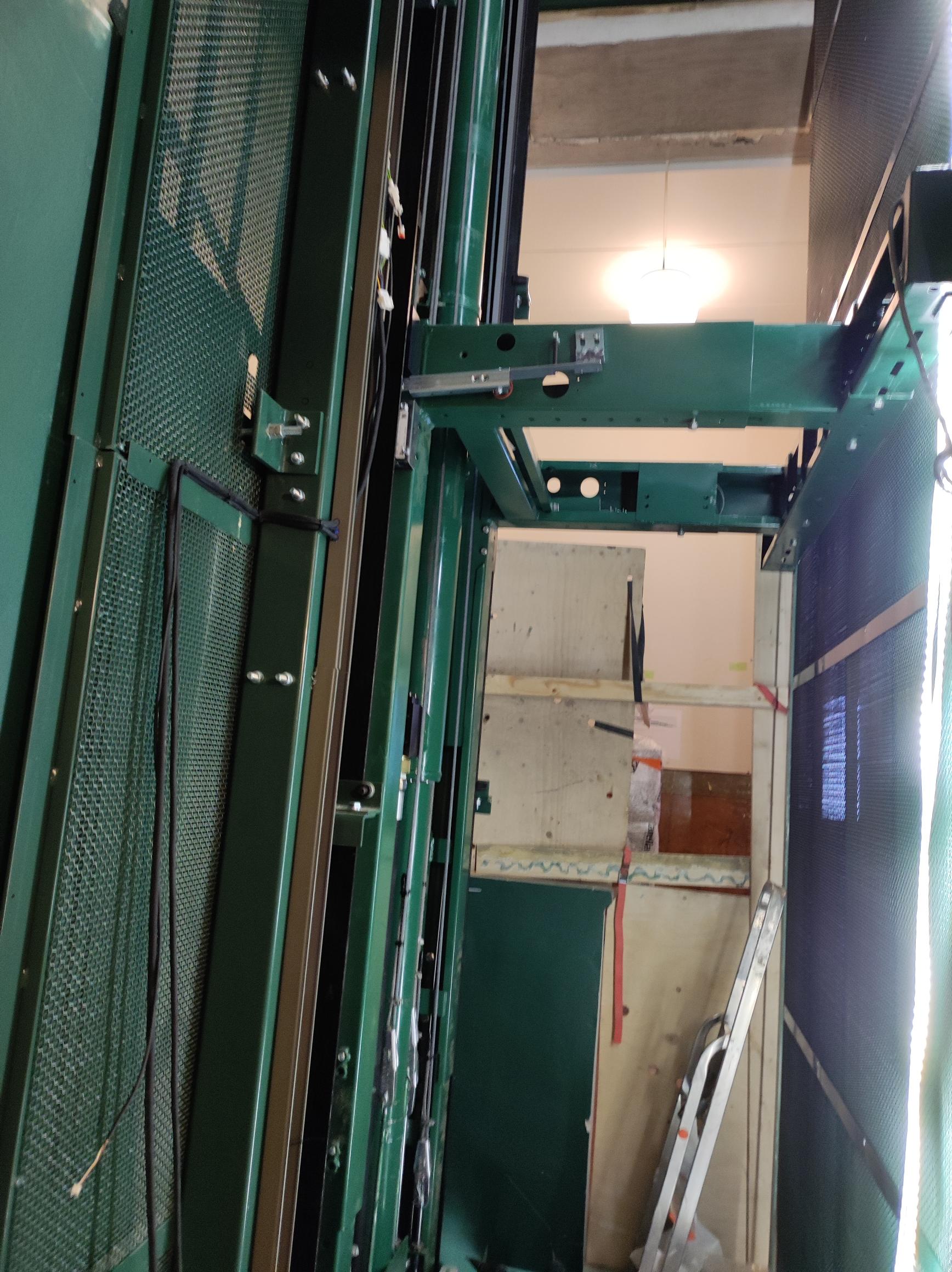

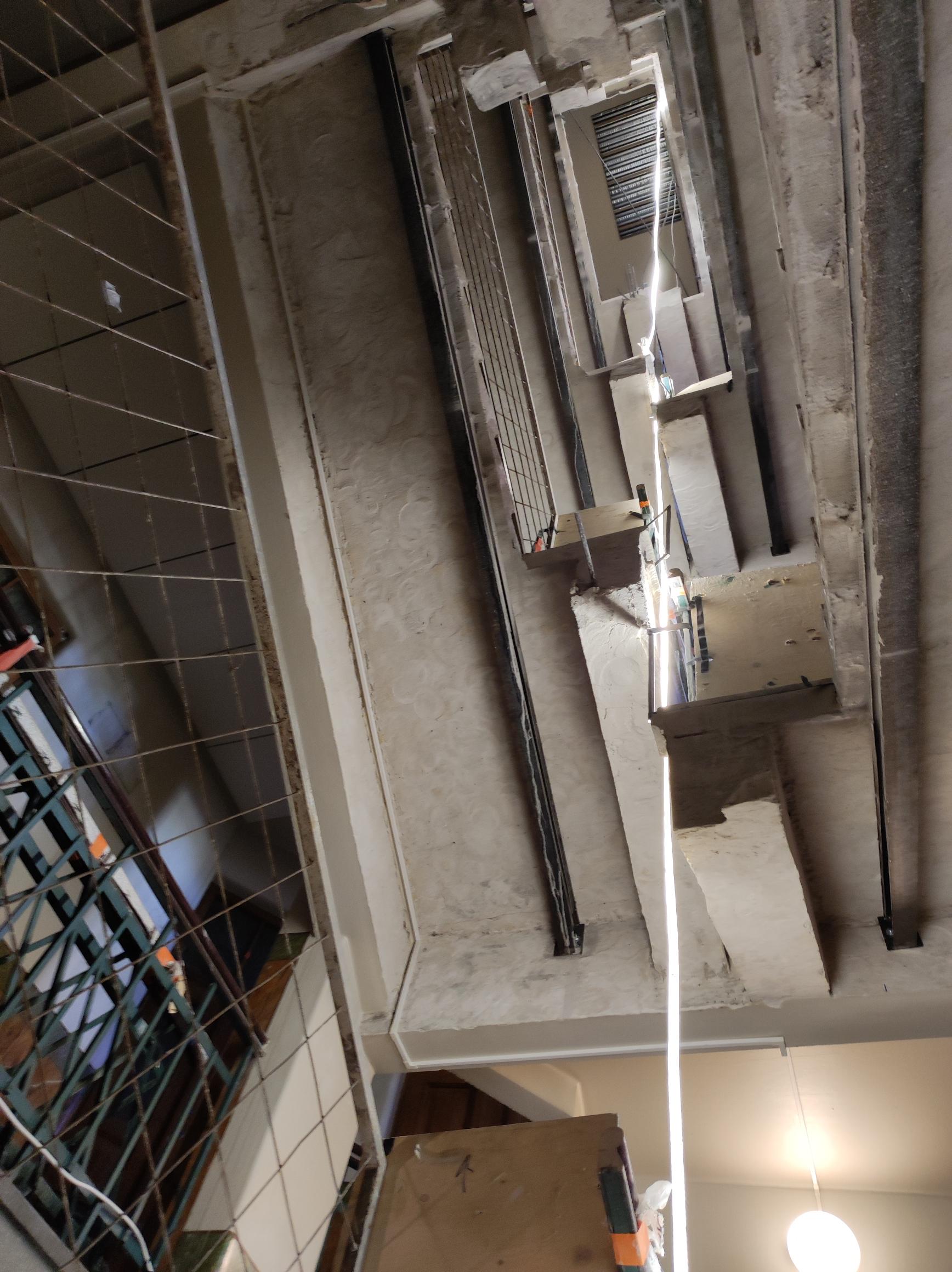

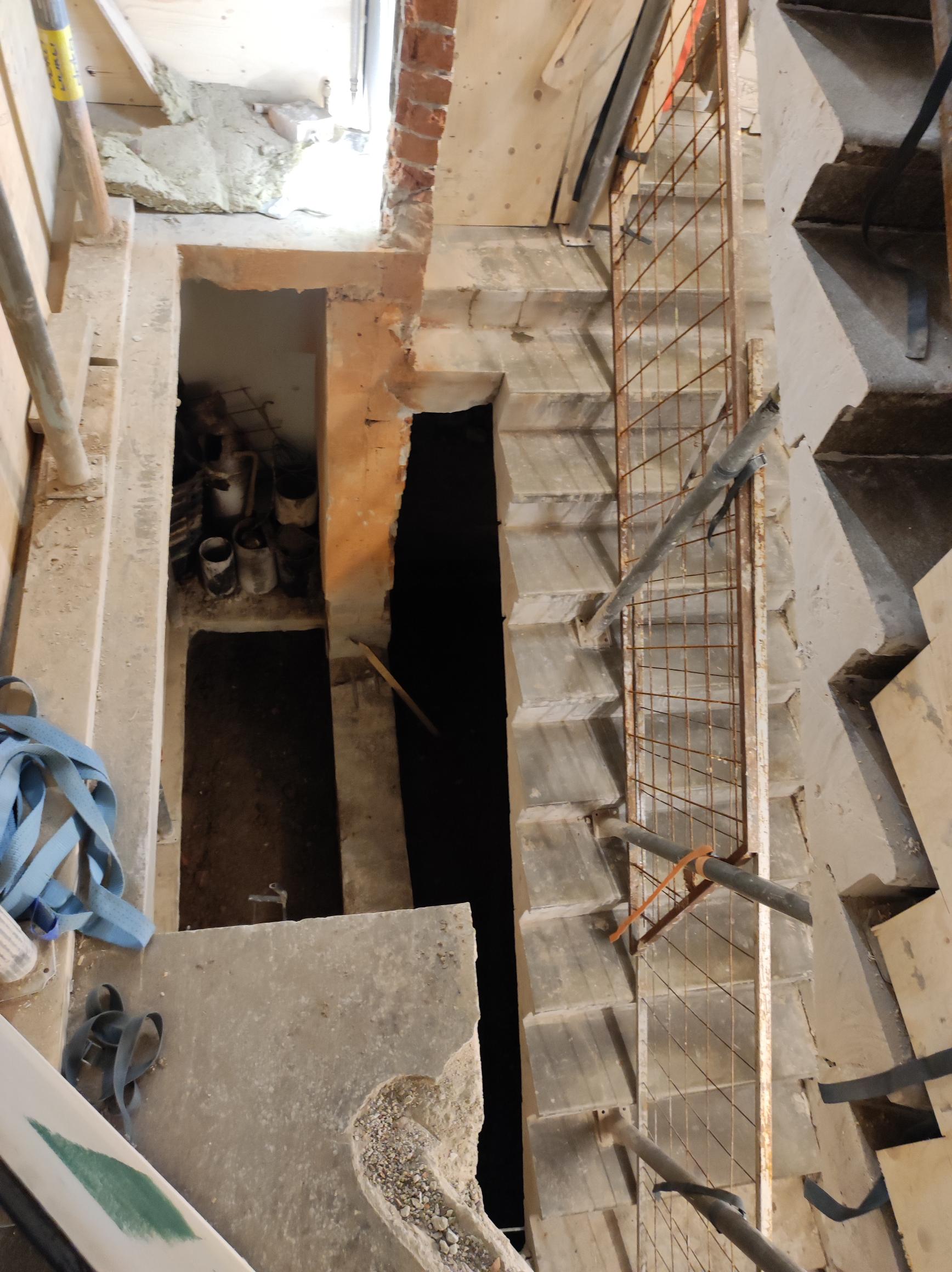

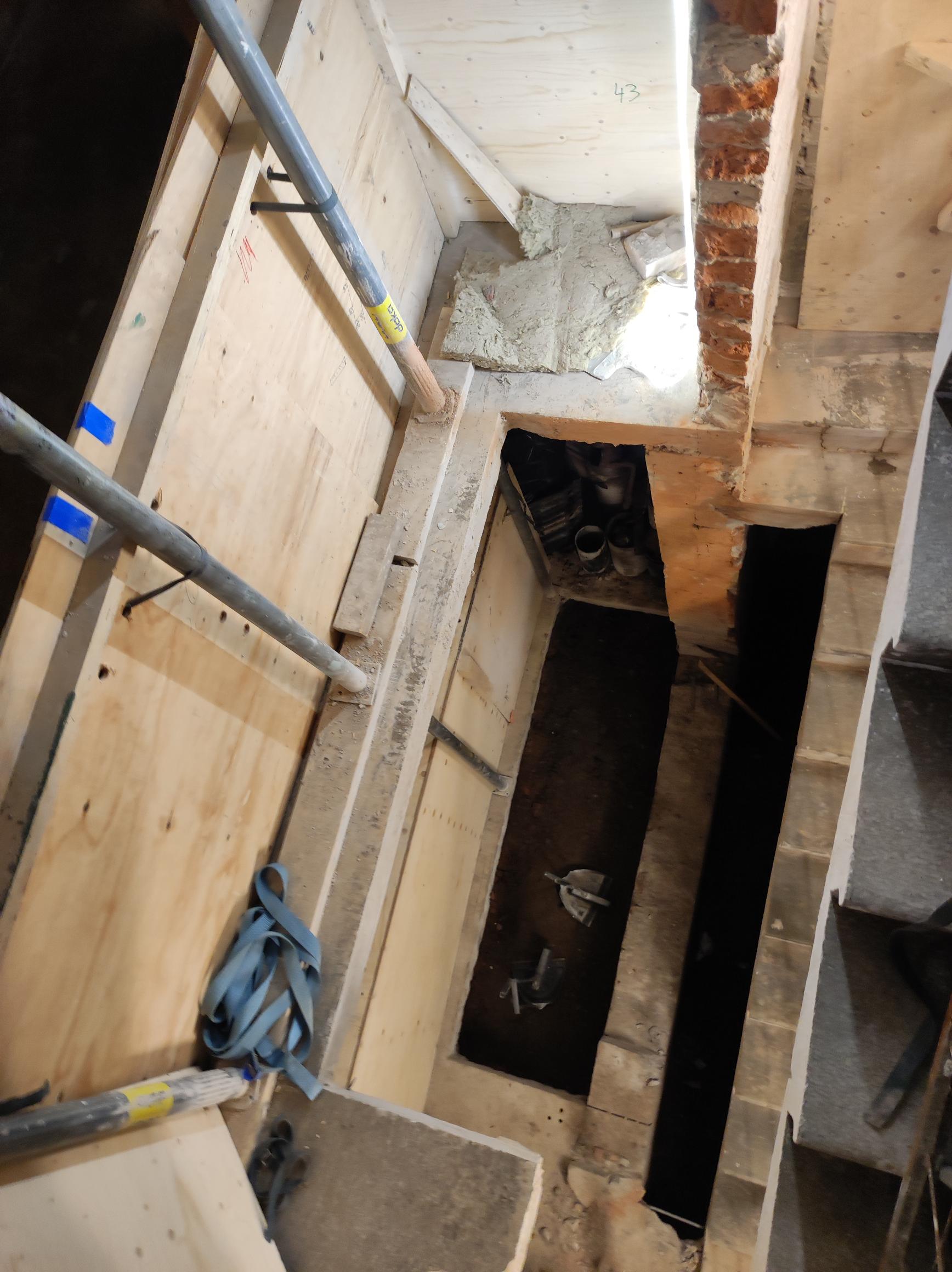

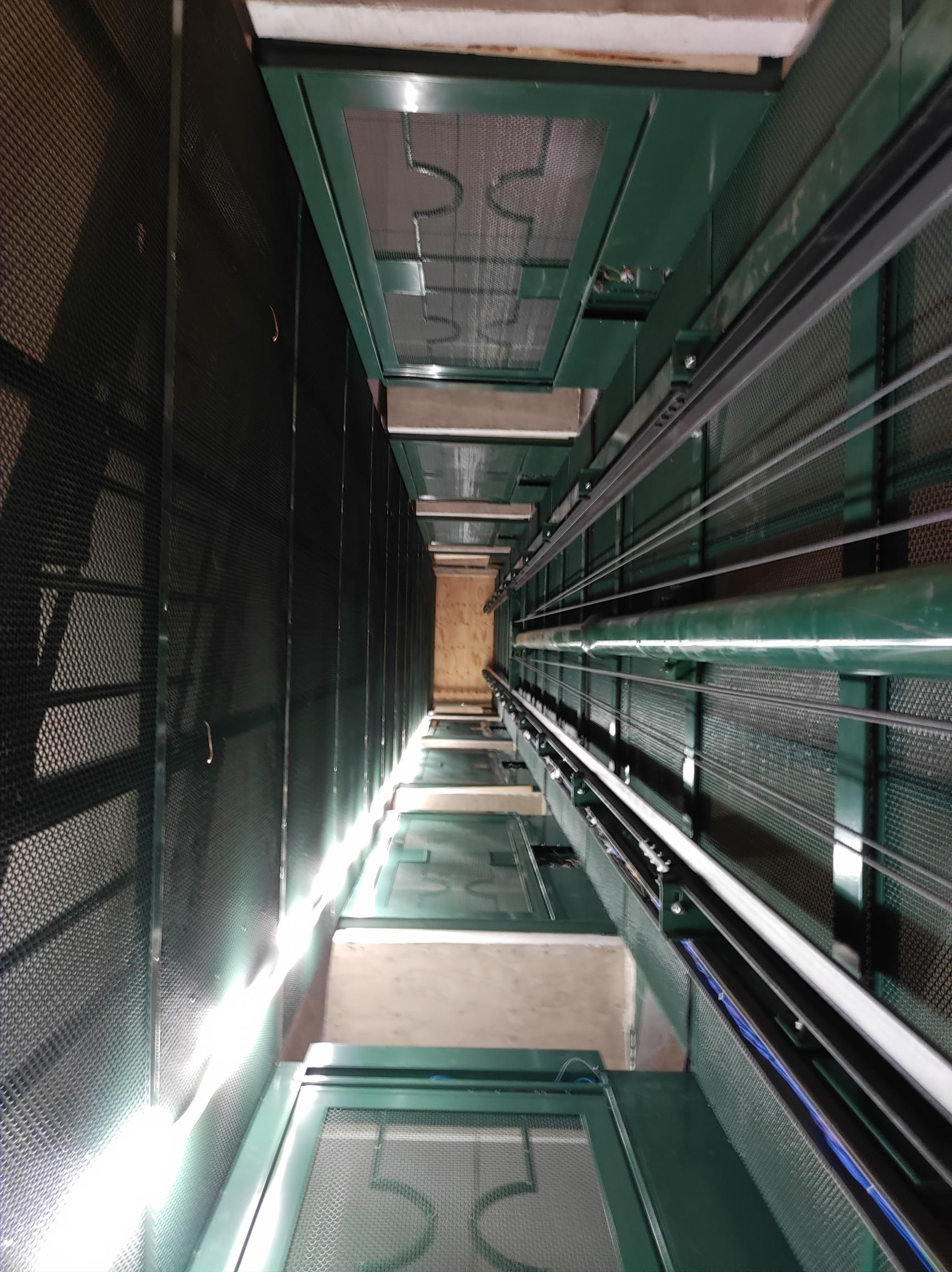

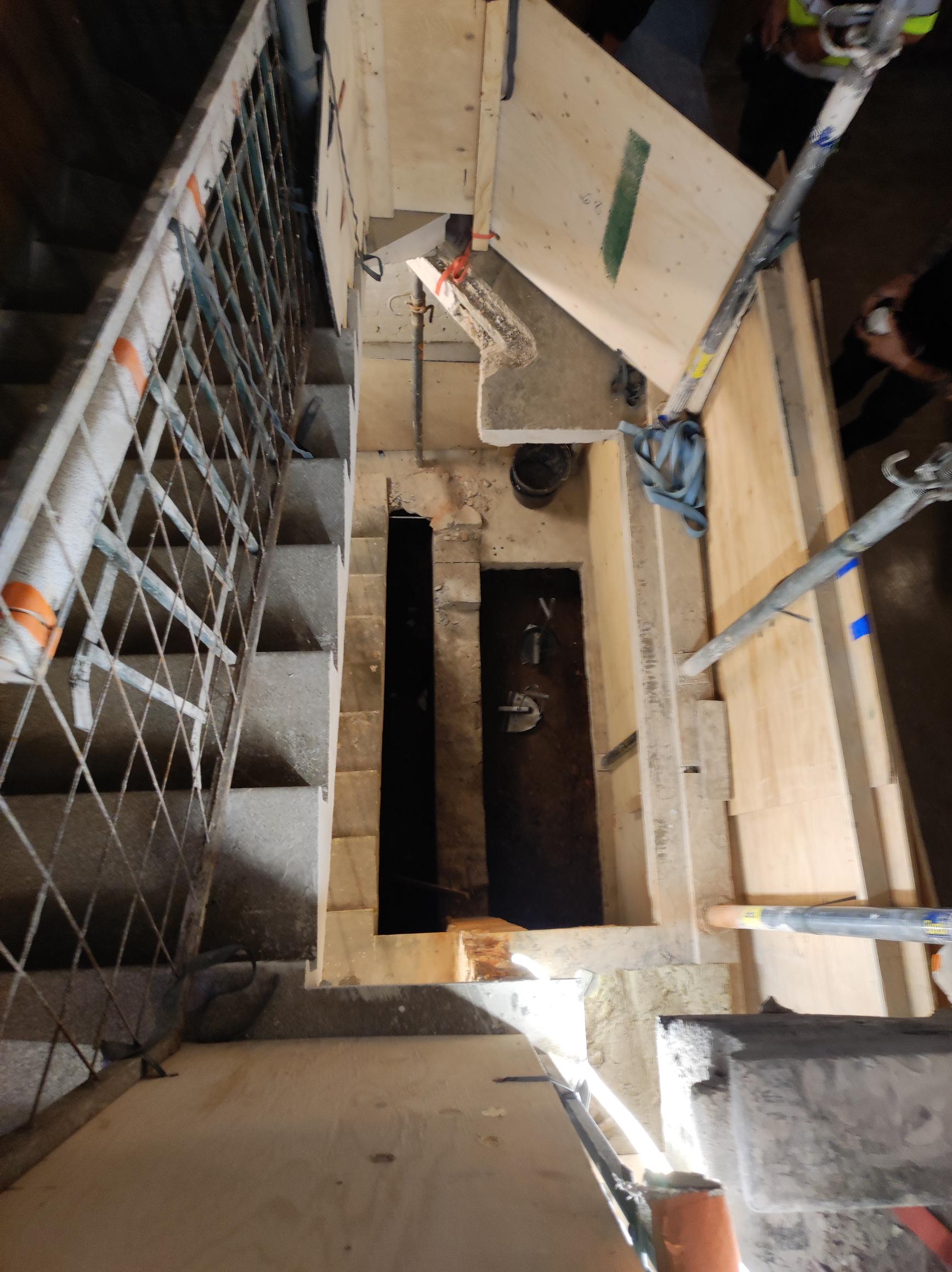

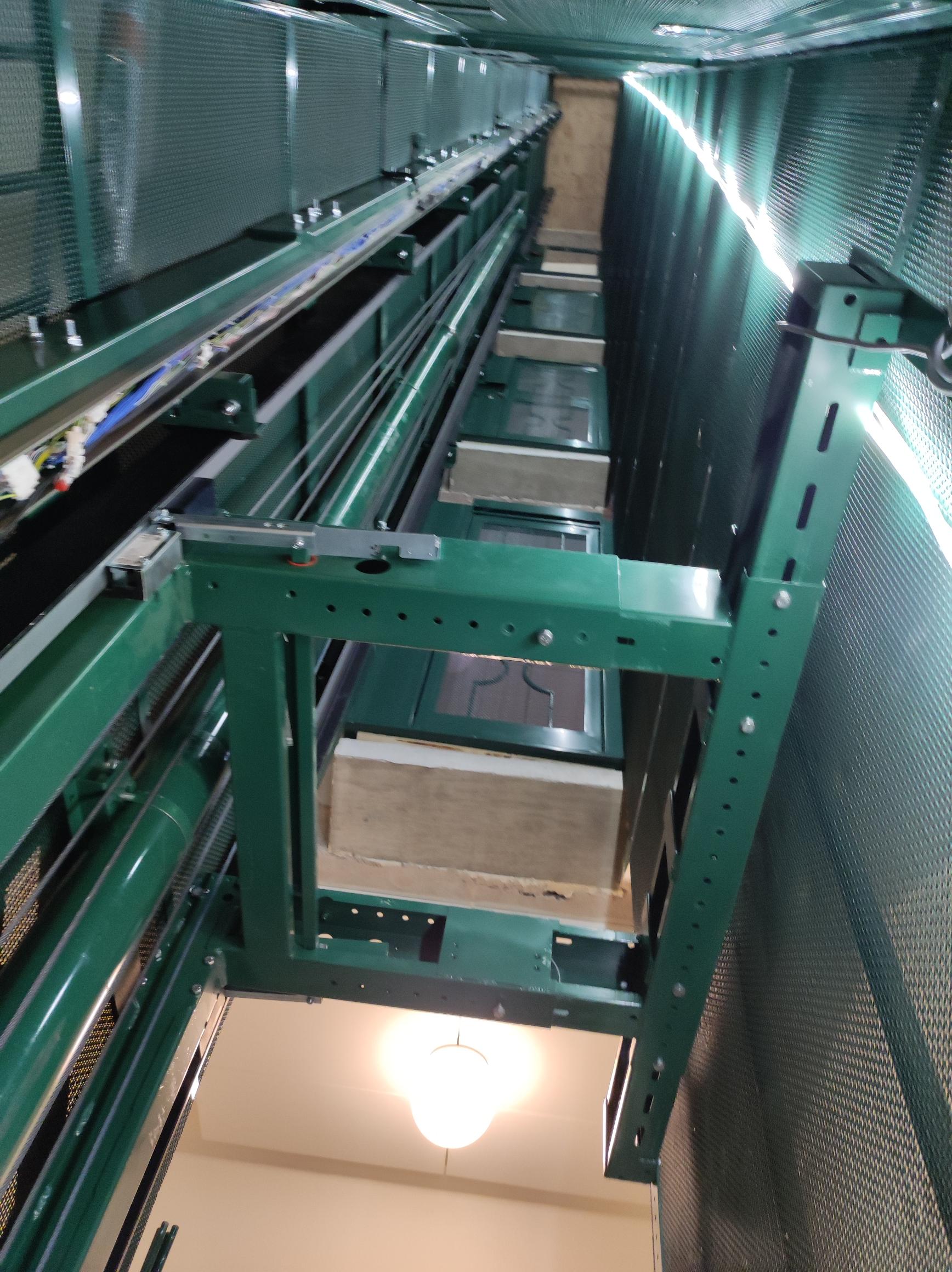

C’est un ascenseur hydraulique, dont le local de machinerie est situé en sous-sol, dessert 7 niveaux sur une course de 20 mètres, pour une charge utile de 450 kg, soit 5 personnes. La vitesse nominale atteint 0,62 m/s, avec une alimentation triphasée en 400 V / 50 Hz. La manœuvre fonctionne en collective descente, et les portes palières restent manuelles. En Scandinavie, ce type de configuration est fréquente dans les bâtiments d’habitation avec des contraintes d’encombrements. Les parties mécaniques sont généralement robustes et fiables, ce qui explique le choix d’une modernisation ascenseur hydraulique centrée sur l’armoire de manœuvre, la sécurité et la signalisation, plutôt que sur une reprise mécanique complète.
Une prestation d’étude personnalisée
Pour tous les projets identiques à celui-ci, le bureau d’études électriques OCTÉ Lift réalise une étude électrique spécifique pour répondre aux besoins de chaque installation. Cette prestation comprend la fourniture des schémas électriques, incluant les procédures de test d’isolement de la chaîne de sécurité, la liste des composants de sécurité (conformément à la directive européenne 2014/33/UE) avec une traçabilité complète des certificats et des numéros de série associés. De plus, le fond de l’écran TFT est personnalisé avec une signalétique bilingue finnois/anglais répondant aux attentes du client.
Les solutions mises en œuvre pour l’ascenseur hydraulique
Une armoire de manœuvre adaptée aux groupes hydrauliques
L’armoire VERSO Oléo 3 40 A, est conçue pour les groupes hydrauliques et dimensionnée selon les contraintes de charge et de vitesse du site. Elle utilise une carte électronique de sécurité (SIL2) avec une interface tactile intuitive garantissant une grande fiabilité de fonctionnement avec une utilisation simple.
Une sécurité renforcée grâce au COPTER 3
Le système COPTER 3 contrôle la vitesse et la position de la cabine avec une technologie optronique de sécurité (SIL2). Il est particulièrement adapté pour gérer simplement et sans système mécanique supplémentaire, les espaces réduits en cuvette et en haut gaine exigée par la norme EN 81-2 pour garantir la sécurité des intervenants lors des opérations de maintenance.
Une signalisation personnalisée pour la cabine et les paliers

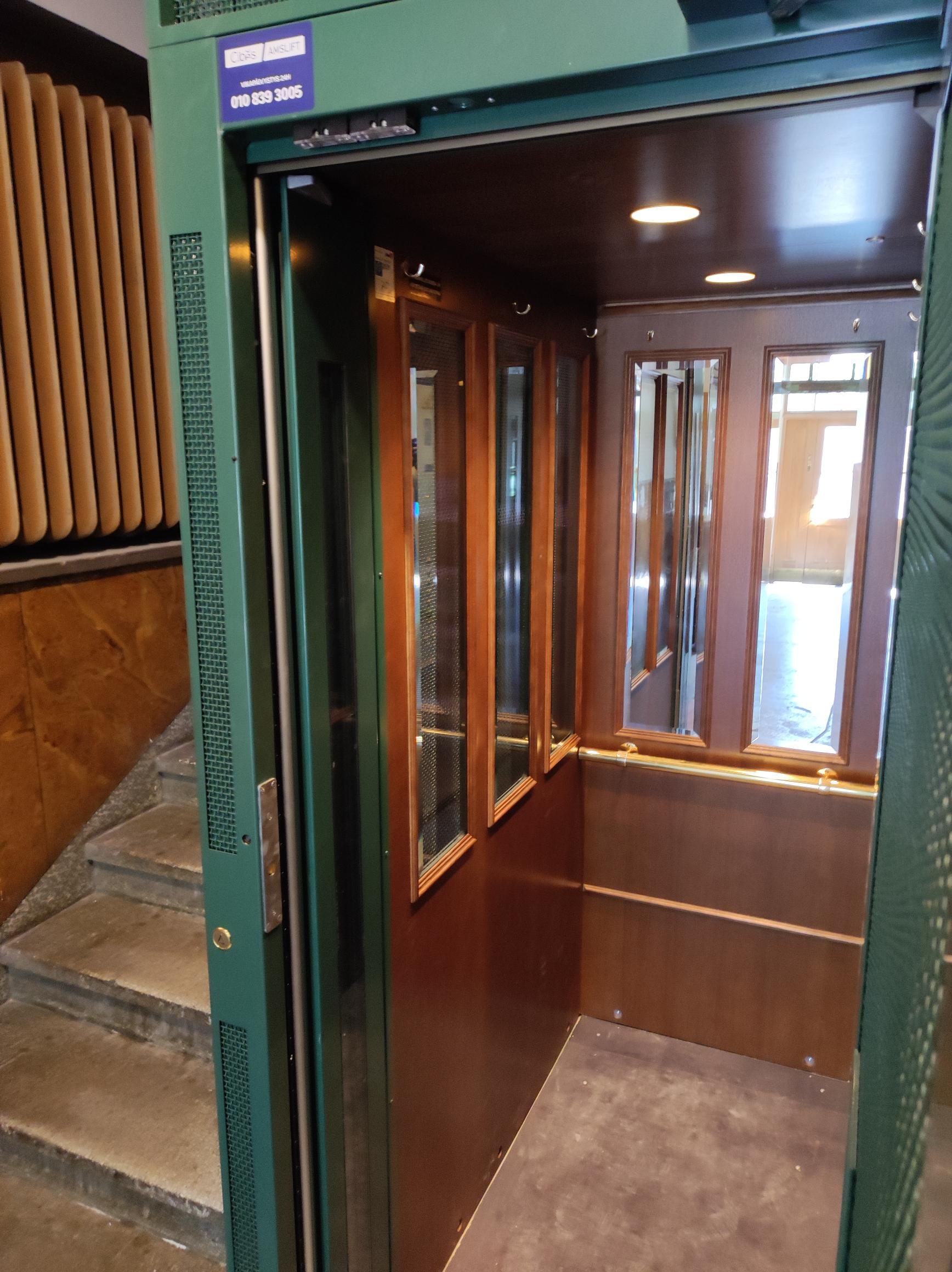

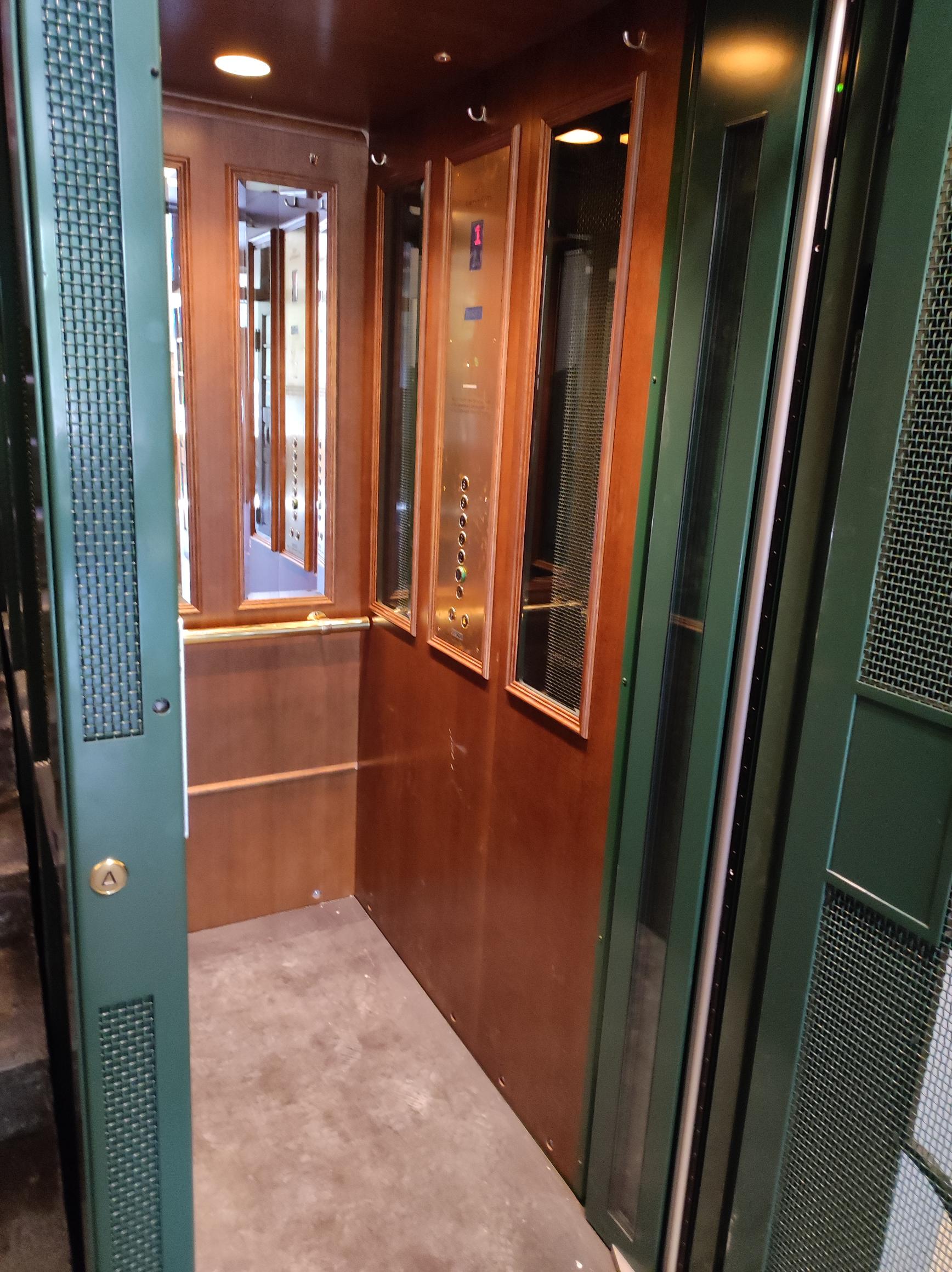

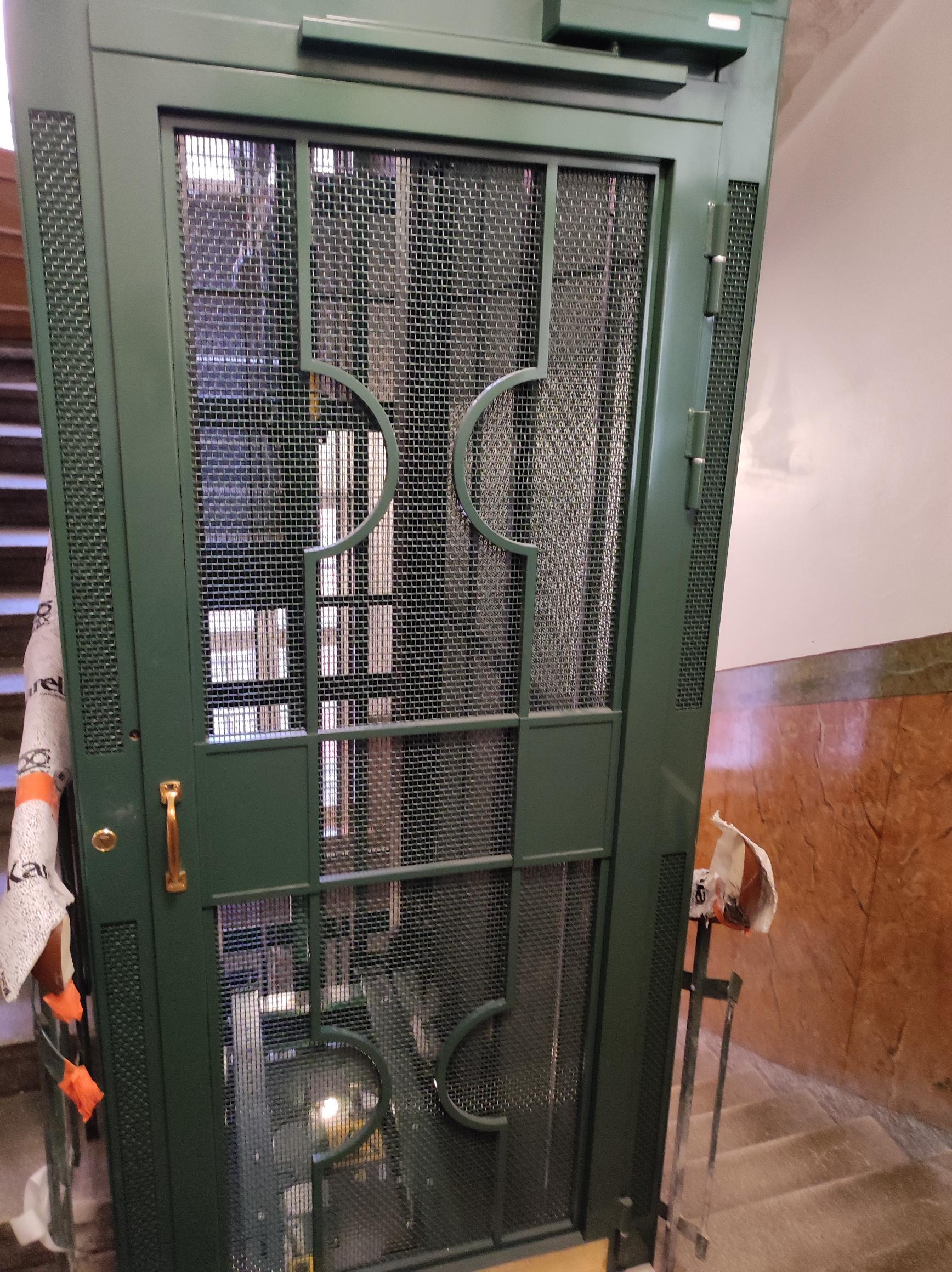

La signalisation cabine TOPAZ, conforme EN81-70, est composé d’un afficheur TFT 4,3 pouces, de boutons ACHILLE en finition ton or fixés sur une plaque en laiton 2 mm gravée avec le logo AMSLift. Aux paliers, les plaques et les boutons ont les mêmes finitions utilisées en cabine.
L’ascenseur bénéficie d’une signalisation visuelle et sonore conforme aux exigences fondamentales d’accessibilité.
Un ascenseur connecté
VERSO Connect est solution IOT permettant de rendre accessible l’ascenseur à distance pour détecter et organiser des besoins d’assistance et de maintenance.
Les bénéfices du projet
- Conformité réglementaire assurée grâce au respect des normes EN 81-20 et EN 81-21
- Sécurité des intervenants renforcée par des composants certifiés.
- Performance améliorée par l’utilisation de technologies électroniques avancées (SIL2, IOT)
- Outils et documentations simplifiant les opérations futures
- Confort et esthétique par la personnalisation soignée de la cabine et des paliers
Conclusion
Ce projet finlandais illustre les nombreux avantages de la modernisation de la commande et de la signalisation d’un ascenseur hydraulique. La prestation d’études personnalisée et les solutions présentées — armoire VERSO, détection COPTER 3, signalisation TOPAZ et télémaintenance VERSO Connect — offrent de nombreuses possibilités pour la modernisation des ascenseurs hydrauliques.
