Système VERSO : une solution complète de commande pour ascenseur

Un système de commande ascenseur performant ne se limite pas à une armoire : il associe sélection de niveau, gestion des organes de cabine, signalisation, communication et secours dans une architecture cohérente. VERSO répond à cette logique avec une gamme intégrée, conçue et fabriquée en France par un bureau d’études électronique certifié.

Le principe : des solutions prêtes-à-poser, vite livrées, vite montées, destinées aux ascensoristes pour les installations neuves comme pour la modernisation.

Les composants du système VERSO

1. Armoire de manœuvre VERSO

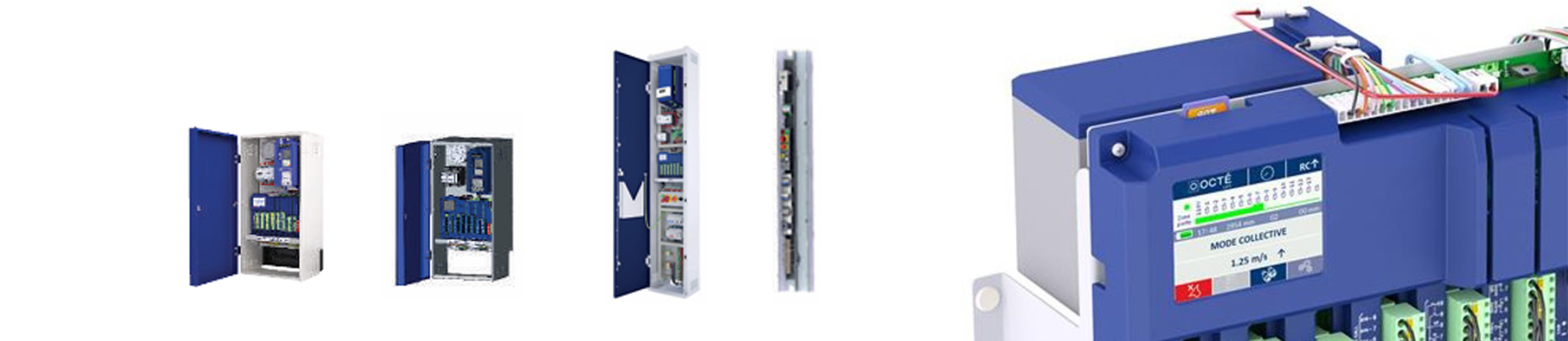

Cœur du système, l’armoire intègre la variation de fréquence, un écran tactile de 3,5 pouces, une carte électronique multifonctions et une batterie de secours intégrée. Elle existe pour les configurations avec local machinerie et sans local machinerie (variation de fréquence intégrée ou en gaine).

2. Capteurs COPTER 3 et COPTER 3 OSG

Ces capteurs optroniques de sécurité assurent la sélection de niveau, la gestion de la survitesse et de l’UCM. La version COPTER 3 OSG permet en outre la gestion des réserves réduites EN 81-21 par parachute électrique, associée à la carte STB.

3. Boîtier toit de cabine et boîtier multiplexage SIMÉO

Le boîtier VERSO toit de cabine gère les organes de la cabine et intègre les fonctions sirène et buzzer. SIMÉO, boîtier de multiplexage, assure la commande et la signalisation de la boîte à boutons cabine.

4. Bus palier et bus cabine

Le bus palier repose sur un faisceau 3 fils : l’interface bus et le bip sont intégrés dans l’encombrement du bouton (diamètre 36,5 mm), et le niveau sonore comme l’affectation du bouton se règlent depuis l’armoire. Un seul pendentif (20 fils et 3 quartes phonie) relie l’ensemble.

5. VERSO Connect

Ce boîtier de connectivité ouvre la gestion à distance des équipements : plus de 200 paramètres accessibles, alertes en temps réel, diagnostic et interventions à distance.

6. Dispositif de retour au niveau secouru (RNS)

En cas de coupure de courant, le RNS déplace la cabine au niveau le plus proche avec ouverture des portes. Il fonctionne sur la batterie intégrée de VERSO, indépendamment de la variation de fréquence (frein de 48 à 200 VCC, moteur jusqu’à 12 kW / 40 A, synchrone ou asynchrone).

Un système conforme et certifié

Conformité EN 81-20 et EN 81-21 (réserves réduites), EN 81-70 (synthèse vocale intégrée) et gestion UCM intégrée
Chaîne de sécurité électronique classée SIL 3 (IEC 61508)
Basse consommation : fonction d’économie d’énergie divisant par 2 la consommation de l’armoire et de ses périphériques
Mise à jour simplifiée par carte SD, compatible PC
Fabrication française, certifications ISO 9001 et ISO 14001

Pourquoi choisir une solution intégrée ?

Des composants conçus pour fonctionner ensemble réduisent les risques d’incompatibilité, simplifient le câblage et centralisent le paramétrage sur l’écran de l’armoire. Le gain de temps au montage et la traçabilité d’un fabricant unique constituent un avantage concret sur chantier.

Conclusion

Le système VERSO propose une architecture complète de commande pour ascenseur, de l’armoire de manœuvre à la connectivité à distance, en passant par la sélection optronique et le secours. Cette cohérence d’ensemble facilite la mise en service et la maintenance, tout en répondant aux exigences des normes EN 81-20 et EN 81-21.

FAQ

Que comprend le système VERSO ?

Il comprend l’armoire de manœuvre, les capteurs COPTER 3 / COPTER 3 OSG, le boîtier toit de cabine, le boîtier multiplexage SIMÉO, le bus palier, le boîtier VERSO Connect et le dispositif de retour au niveau secouru (RNS).

Le système VERSO convient-il à la modernisation ?

Oui, la gamme est pensée pour les installations neuves comme pour la modernisation, avec ou sans local machinerie.

Quelle vitesse maximale est gérée ?

Le système gère des vitesses cabine jusqu’à 1,6 m/s avec une précision d’arrêt de 1,2 mm.

Le système est-il conforme à la norme EN 81-21 ?

Oui, la gestion des réserves réduites est prévue par limiteur et parachute double sens, par butées hautes et basses, ou par parachute électrique avec COPTER 3 OSG et carte STB.
